50Aのハイパワー細穴放電加工機。

オプションでネジ切り加工も可能。

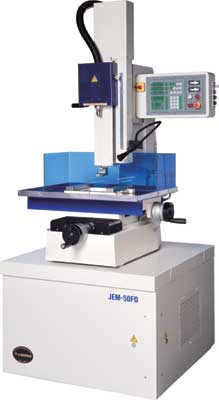

JEM-50FD

● 電極径φ０．２mm〜φ６．０mmでの加工が可能

● Ｍ３〜Ｍ８のネジ切り加工が可能（オプション）

● 明るいハロゲンランプを装備

● 加工液はイオン交換水でOK

　

　　　　　　　　 　カタログ

　　　　　　　　　　JEM-25Aカタログ

　　　　　　　　　

　　　　　　　　　　

　　　　　　　　　

ねじ切り加工データ

材質 穴サイズ 深さ(mm) 加工時間（分）
SKD11（焼入れ） M3 10 14分
M4 10 8分
M5 10 9分
M6 10 17分
M8 10 22分

型　　　式 JEM-50FD
機械本体寸法 (W×D×H) 900×930×2100mm
テーブル寸法 (W×D) 400×240mm
X軸ストローク 300mm
Y軸ストローク 200mm
Z軸ストローク 370mm
電極ガイドストローク 100m
XY軸リニアスケール 0.005mm/DIV
加工ワーク最大重量 250kg
使用可能電極径 φ0.2〜φ6.0
ネジ切り加工サイズ（オプション） M3〜M8
最大加工電流 50A
加工液容量 20Lポリタンク
使用加工液 イオン交換水
XY軸デジタルカウンタ 標準装備
Z軸デジタルカウンタ オプション
機械本体重量 730kg
