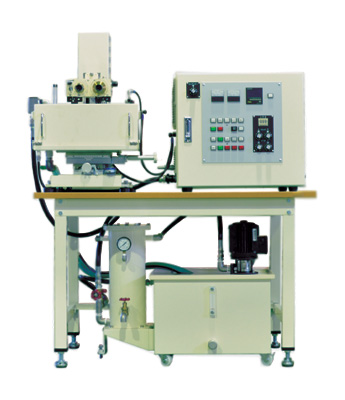

卓上放電加工機
>
JEM-D70
卓上放電加工機
JEM-D70
コンパクトで使いやすいワイヤカット装置は
新素材の加工に最適！
型彫放電加工にも対応できる複合機。
カタログ
で
型 式
JEM-D70
機械本体

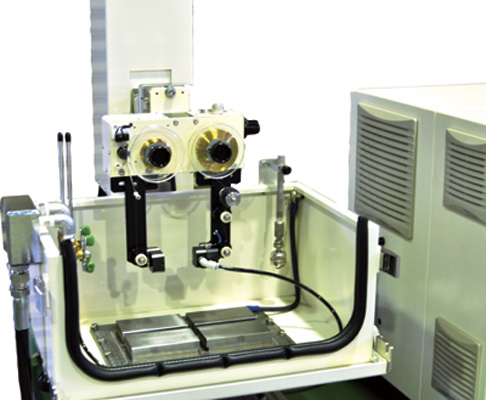

ワイヤカット装置
アリ溝受け
（取付け位置再現性確保）
電極回転装置
静止電極取付具
電極ストローク
75mm
加工ヘッド昇降ストローク
50mm
加工槽寸法
幅450×奥行300×深さ200mm
ワーク固定テーブル寸法
幅210×奥行110mm
移動ストローク
X軸105mm Y軸105mm
機械本体外形寸法
幅590×奥行650×高さ840
重量
約85kg
機械本体重量
900kg
電源
加工電源方式
トランジスタ回路
最大平均加工電流
5A
最良面粗さ
1μRmax
総入力
1KVA（3相200V 50/60Hz）
電源外形寸法
幅550×奥行500×高さ520mm
重量
約50kg
